第11章リファレンス

この章は、SP-404MKIIを使っている途中に見返すための短いリファレンスです。操作を詳しく学ぶ章ではなく、制作やライブで迷いやすい操作を目的別に確認します。

データ構造

項目	内容
サンプル	録音した音声データと再生設定
パターン	サンプルの再生順を記録したデータ
バンク	16個のサンプル/パターンのまとまり。A〜Jの10バンク
プロジェクト	サンプル・バンク10個とパターン・バンク10個のまとまり
保存可能プロジェクト	16個
記憶可能サンプル	2,560、16サンプル×10バンク×16プロジェクト
記憶可能パターン	2,560、16パターン×10バンク×16プロジェクト

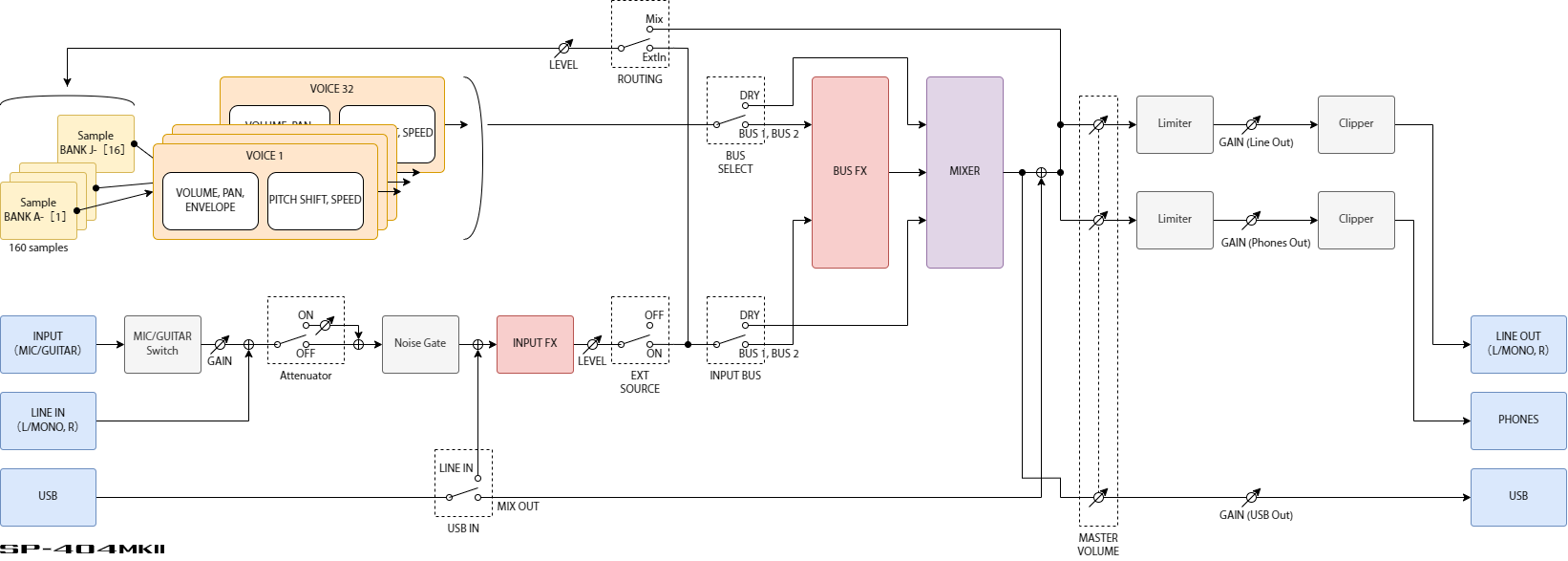

オーディオ・ダイアグラム

SP-404MKII オーディオ・ダイアグラム

画像出典: SP-404MKII Reference Manual Version 5.50 / オーディオ・ダイアグラム

よく使うSHIFTショートカット

操作	機能
`SHIFT` + パッド`1`	`FIXED VELOCITY`
`SHIFT` + パッド`2`	`16 VELOCITY`
`SHIFT` + パッド`3`	`CUE`
`SHIFT` + パッド`4`	`CHROMATIC`
`SHIFT` + パッド`5`	`EXCHANGE`
`SHIFT` + パッド`6`	`INIT PARAM`
`SHIFT` + パッド`7`	`PAD LINK`
`SHIFT` + パッド`8`	`MUTE GROUP`
`SHIFT` + パッド`9`	`METRONOME`
`SHIFT` + パッド`10`	`COUNT-IN`
`SHIFT` + パッド`11`	`TAP TEMPO`
`SHIFT` + パッド`13`	`UTILITY`
`SHIFT` + パッド`14`	`IMPORT/EXPORT`
`SHIFT` + パッド`15`	`PAD SETTING`
`SHIFT` + パッド`16`	`EFX SETTING`
`SHIFT` + `SUB PAD`	`SELECT PROJECT`
`SHIFT` + `EXIT`	全サンプル停止

REMAINショートカット

操作	内容
`REMAIN` + パッド	各サンプルの出力先BUSを設定
`REMAIN` + バンクボタン	バンク内の全サンプルのBUSをまとめて設定
`REMAIN` + `EXT SOURCE`	外部入力のBUSを設定
`REMAIN` + `MFX`	エフェクト・エディット画面を固定
`REMAIN` + `BUS FX`	BUS 1とBUS 2のエフェクトを入れ替え
`REMAIN`を3秒以上	`LIVE MODE`

VALUEショートカット

操作	内容
`VALUE`押し + パッド	サンプルを発音させずに選ぶ
`VALUE`押し + `BUS FX`	BUS 3/4を一時的にバイパス
`VALUE`押し + `SUB PAD`	複数サンプル同時発音時のバラツキを抑える
`VALUE`押し + エフェクト・ボタン	押している間だけエフェクトをかける、`EFFECT GRAB`
`VALUE`押し + `GATE`	`ONE SHOT PLAYBACK`オン/オフ

サンプリング設定

操作	パラメーター	範囲/値
`CTRL 2`	録音する長さ	`1`〜`32`小節、`∞`
`SHIFT` + `CTRL 2`	拍子	`1/4`〜`7/4`
`CTRL 1`	`REC BPM`	`40.0`〜`200.0`
`CTRL 2`	`ROUTING`	`Mix`、`ExtIn`
`CTRL 3`	`LEVEL`	`0`〜`127`
`SHIFT` + `CTRL 3`	`PAN`	`L:50`〜`R:50`

サンプル編集

目的	操作
開始/終了位置	`START/END`
チョップ用マーカー	`SHIFT` + `START/END`
フェード	`SHIFT` + `PITCH/SPEED`
ピッチ/スピード	`PITCH/SPEED`
BPM自動検出	`PITCH/SPEED`内で`BPM SET=AUTO`
BPM手動設定	`BPM SET=MANU`または`MANU-F`
ゼロクロスへスナップ	編集画面で`RESAMPLE`

パターン記録

操作	内容
`PATTERN SELECT`	パターン・シーケンサーへ入る
`REC`	新規パターン記録
`REMAIN`点灯	`Real-Time`記録
`REMAIN`点滅	`TR-REC`
`CTRL 1`	`BPM`
`CTRL 2`	`LENGTH`、`1`〜`64`小節
`VALUE`	`QTZ`
記録中`REC`	記録/リハーサル切り替え
記録中`DEL`	`ERASE MODE`
記録中`SHIFT` + `PATTERN SELECT`	UNDO
`EXIT`1回	記録終了して保存
`EXIT`2回	記録終了して停止

TR-RECの便利操作

操作	内容
`SUB PAD` + パッド	入力するサンプルを選ぶ
パッド`1`〜`16`	ステップをオン/オフ
`VALUE`つまみ	Barを選ぶ
`DEL` + `A/F`	選んだパッドのノートを1小節分削除
`DEL` + `B/G`	すべてのパッドのノートを1小節分削除
`ROLL` + `CTRL 1`〜`3`	つまみの動きをステップに記憶

DJモード操作

操作	内容
`D/I` + `E/J`	DJ MIXERモード
`CTRL 1`	CH1 LEVEL
`CTRL 2`	CH2 LEVEL
`CTRL 3`	CUE MIXまたはX-FADE
`START/END`	`CTRL 3`の役割切り替え
CH1: パッド`13` / CH2: パッド`15`	再生/一時停止
CH1: パッド`9` / CH2: パッド`11`	再生開始位置へ戻る
CH1: パッド`14` / CH2: パッド`16`	CUE
パッド`10` / `12`	SYNC
`ROLL` + パッド`13` / `15`	CH1/CH2をROLL

制作チェックリスト

プロジェクト番号を確認する。
バンクA〜Jの役割を決める。
ドラム、声ネタ、ループ、リサンプル先のパッドを分ける。
START/ENDで頭と終わりを整える。
GATE、ONE SHOT、LOOP、BPM SYNCを確認する。
BUS 1/2/DRYの出力先を確認する。
良いエフェクト処理はRESAMPLEで空パッドへ保存する。
パターンを作る前にBPMとLENGTHを決める。
SDカードへサンプルまたはプロジェクトを書き出す。
大きな編集前にBACKUPを保存する。

ライブ前チェックリスト

ACアダプター、USB電源、電池のどれで運用するか決める。
LINE OUTとPHONESを確認する。
使用プロジェクトをSHIFT + SUB PADで確認する。
LIVE MODEを使うか決める。
SHIFT + EXITで全サンプル停止できることを確認する。
MUTE BUS、EFFECT GRAB、DJFX LOOPERなど、手で触るエフェクトを決める。
DJモードを使う場合はCH1/CH2の素材とCUEを確認する。
バックアップ済みSDカードを用意する。

主な仕様メモ

項目	内容
最大同時発音数	32音
内蔵ストレージ	16GB、プリロード・データ含む
最大サンプリング時間	1サンプル最大16分、約185MB相当
SKIP BACK	最大40秒
データ・フォーマット	16ビット・リニア、48kHz
インポート	WAV/AIFF/MP3、SP-404MK2 App使用時はFLAC/M4Aも対応
エフェクト	マルチ・エフェクト42種類、インプット・エフェクト17種類
パターン長	1〜64小節
電池寿命	アルカリ約2.5時間、ニッケル水素約3.5時間
